Sterownik typu SP-05

Sterownik typu SP-05

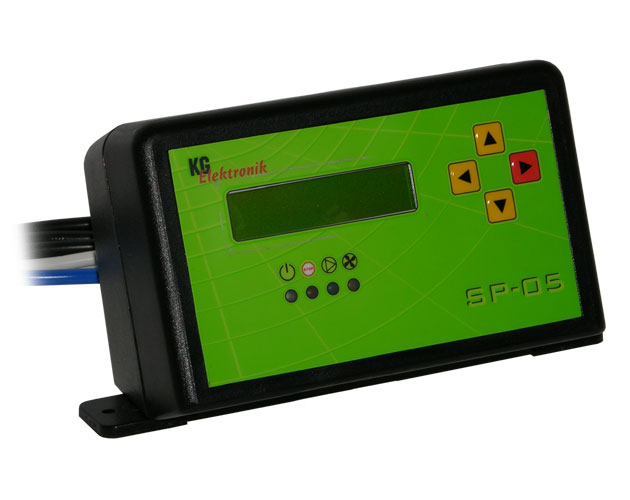

Sterownik typu SP-05 steruje pracą wentylatora nadmuchowego przy piecu centralnego ogrzewania.

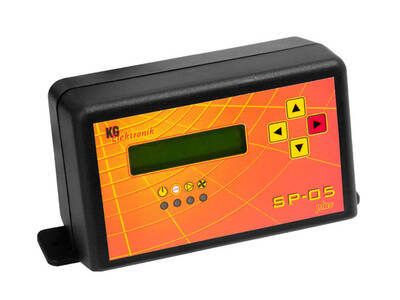

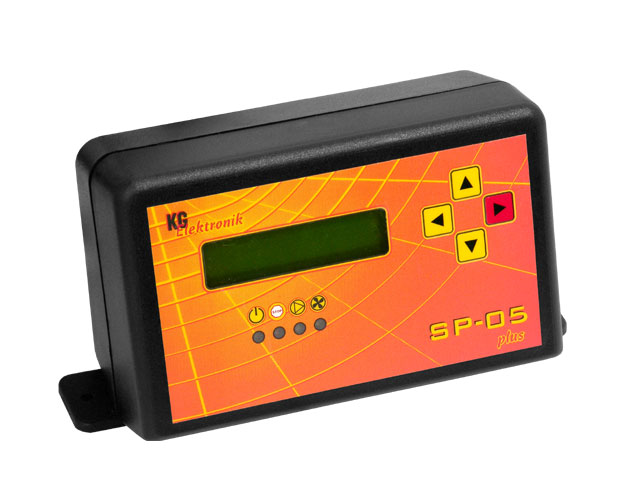

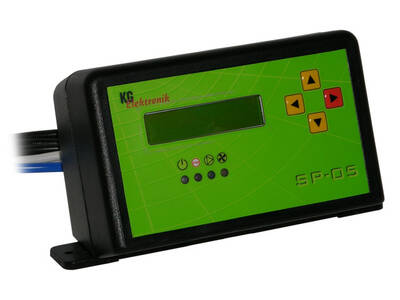

Sterownik występuje w trzech kolorach (czerwony, zielony, niebieski).

Sterownik jest wyposażony w dodatkowe zabezpieczenie termiczne, które należy umieścić razem z czujnikiem na rurze wylotowej z pieca ciepłej wody.
Uwaga! Nie należy ściągać izolacji z czujnika ani termika.

Sterownik SP-05 posiada funkcję antyzamarzania.

Ustawienia zalecane przez producenta:
Temp. pieca - 60 st. C
Temp. pompy - 40 st. C
Czas przedmuchu - 10 sekund
Przerwa przedmuchu - 3 minuty
Funkcja rozpalania - 60 minut

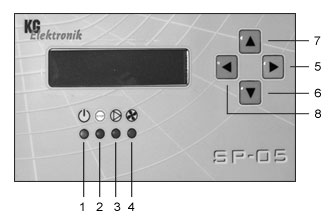

Opis panelu sterownika:

Dioda nr 1 - sygnalizuje załączenie urządzenia
Dioda nr 2 - sygnalizuje stan START - STOP
Dioda nr 3 - sygnalizuje pracę pompy c.o.
Dioda nr 4 - sygnalizuje pracęwentylatora
Przycisk nr 5 - służy do załączania i wyłączania sterownika, jednocześnie do ustawień menu
Przycisk nr 6 - służy do poruszania się w menu
Przycisk nr 7 - służy do poruszania sięw menu
Przycisk nr 8 - służy do ustawień w menu, zmniejsza wartości nastawione, przycisk nr 5 zwiększa je.

Dane techniczne

Zakres temperatury pieca: 35 - 90 st. C.
Zakres temperatury pompy: 25 - 80 st. C.
Moc dmuchawy: 20% - 100%
Czas przedmuchu: 0 - 90 sek.
Przerwa przedmuchu: 1 - 15 min.
Funkcja rozpalanie pieca: 0 - 90 min.
Alarm stały: 90 st. C.
Zabezpieczenie polimerowe: 0,8 A
Zasilanie: 230 V
Histereza: 2 st. C.
Tolerancja wskazań temperatury: 2 st. C.
Temperatura wygasania poniżej: 35 st. C.
Temperatura pracy regulacji powyżej: 40 st. C.
Temperatura otoczenia pracy: 0 - 55 st. C.
Stopień ochronny: IP20
Pompa obciążenie: max 100W
Wentylator obciążenie: max 100W
