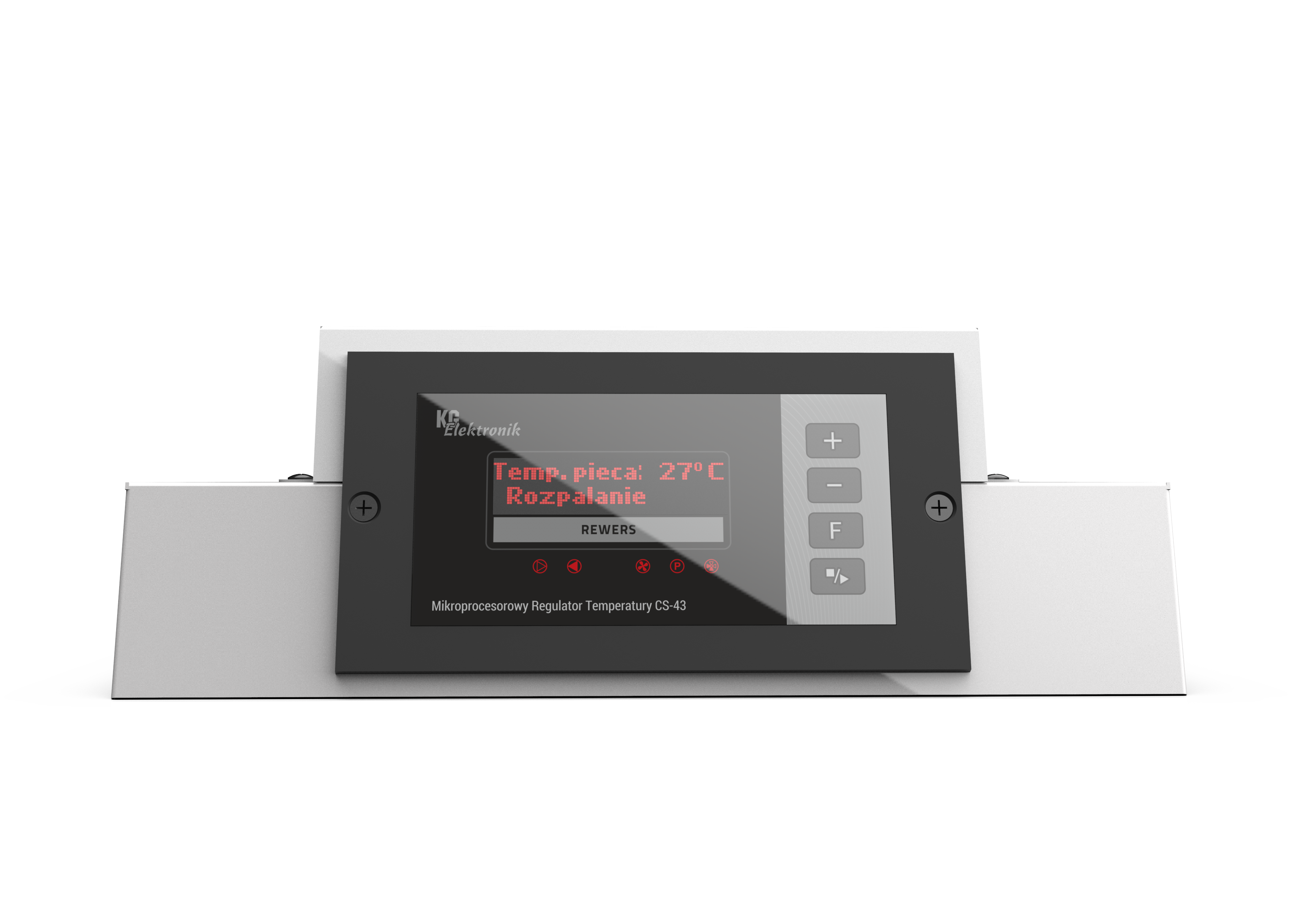

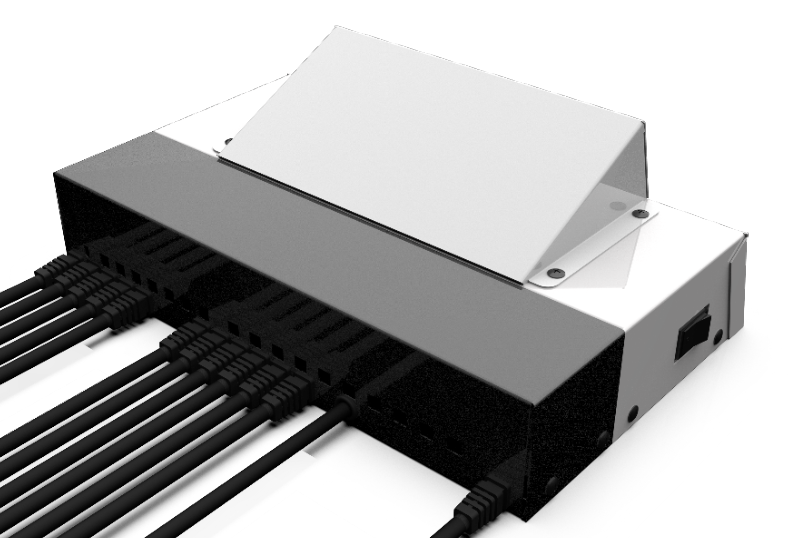

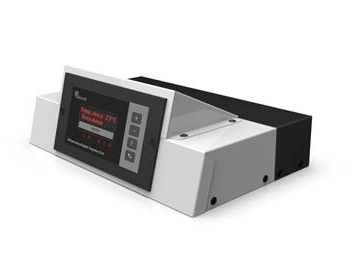

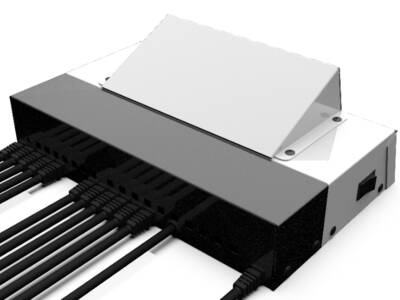

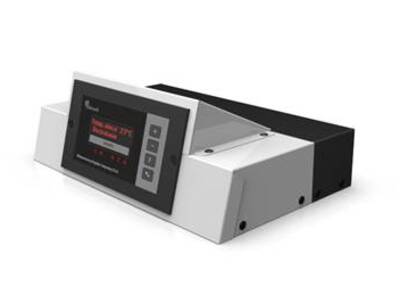

Sterownik Kotła CS-43 REWERS

Sterownik Kotła  CS-43 REWERS
  1. Regulator CS-43 przeznaczony jest do sterowania pracą kotła z automatycznym podawaniem paliwa, pompą centralnego ogrzewania, pompą ciepłej wody użytkowej, pompą ogrzewania podłogowego, siłownikiem zaworu 3 lub 4 drogowym w instalacjach centralnego ogrzewania oraz możliwość podłączenia Panela pokojowego CS lub modem GSM   i  Termostatu pokojowego

Zastosowanie nowoczesnego  systemu REWERS  w podajniku  sprawia że jest to urządzenie  nowoczesne i bezpieczne w użytkowaniu oraz zabezpieczające silnik podajnika przed uszkodzeniem .

Menu jezyk POLSKI i ROSYJSKI

Dane techniczne

USTAWIENIA KOTŁA:
Temperatura kotła: 25°C - 85°C
Czas przedmuchu: od 0 do 30 sek.
Przerwa przedmuchu: 1 – 15 min.
Histereza temp. kotła: 1 - 5°C
Temperatura wygasania: od 20°C do 50°C
Czas rozpalania: Od 30 min. do 1dodz.30min.
Temperatura załączenia pompy CO: od 20°C do 80°C
Temperatura zasobnika CWU: od 20°C do 80°C
Korekta temperatury: +10 / -10 °CU

USTAWIENIA PODAJNIKA:
Typ podajnika: retortowy
Rozpalanie retorta: czas podawania :0 – 90 sek.
czas przerwy : 5 sek. - 1 godz.
Podtrzymanie retorta: czas podawania : 0 – 90 sek.
czas przerwy : 30 sek. - 1 godz.

Czas opóźnienia podawania: 0 – 3 min.
Czas wyprzedzenia dmuchawy: 0 – 60 sec.
Temperatura alarmu podajnika: 60°C - 80°C

DANE TECHNICZNE:
Znamionowe napięcie zasilania: ~230V / 50Hz +/- 10%
Wytrzymałość temperaturowa czujnika: od-10°C do +120°C
Dopuszczalne obciążenie wyjścia pompy obiegowej: 100 W
Dopuszczalne obciążenie wyjścia wentylatora: 200 W

Dopuszczalne obciążenie wyjścia podajnika 400 W
Pobór mocy: 2,5W
Temperatura otoczenia: od – 10°C do 50°C
Stopień ochrony obudowy: IP 20
Wilgotność względna powietrza: <95°C
Długość przewodów czujników: CO - 0,6m
Długość przewodu czujnika -CWU – 2,5m
Długość przewodów: pompa CO – 1,7m

Długość przewodu podajnika – 1,7 m
wentylator – 1,7m
zasilanie – 1,5m
Zakres mierzonych temperatur: od 0°C do 99°C
Termostat awaryjny /termik/: 85°C
Anty-stop: tak
Anty-zamarzanie: tak
Gniazdo termostatu pokojowego : tak
