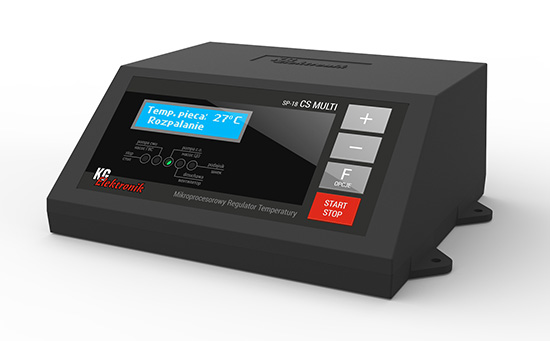

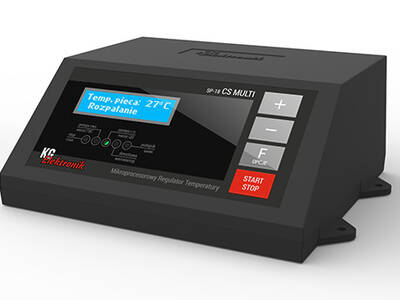

Sterownik typu SP-18 control smart multi

Sterownik typu SP-18 control smart multi

Sterownik typu SP-18 steruje pracą wentylatora nadmuchowego, pompą C.O. i C.W.U. oraz podajnikiem.

Inteligentny sterownik do sterowania procesu spalania drewna, węgla miału oraz ekogroszku. Zastosowanie nowego algorytmu Control Smart, sprawia iż jest to urządzenie w pełni uniwersalne, przystosowane do sterowania wentylatorem, pompa C.O. i C.W.U. oraz podajnikiem do większości kotłów na paliwa stałe.

Użytkownik ma do wyboru 6 trybów pracy sterownika uzależnionych od rodzaju opału i typu kotła:

  • F1 – drewno, węgiel (automatyczna płynna moc dmuchawy),
  • F2 – drewno (stała moc dmuchawy około 20% oraz przedmuchy automatyczne),
  • F3 – węgiel (stała moc dmuchawy około 50% oraz przedmuchy automatyczne,
  • F4 – miał (moc dmuchawy 100% oraz przedmuchy automatyczne),
  • F5 – Funkcja ta ma zastosowanie do sterowania podajnikiem.Użytkownik samodzielnie ustawia czas i przerwy podawania opału.Praca pompy C.O. i C.W.U. oraz wentylatora w powyższej funkcji jest regulowana automatycznie, jak w funkcji od F1 do F4,

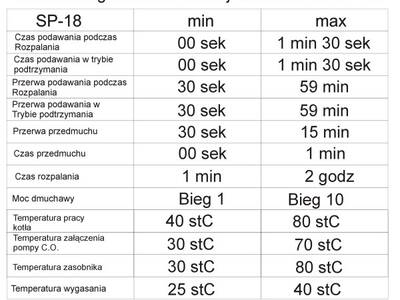

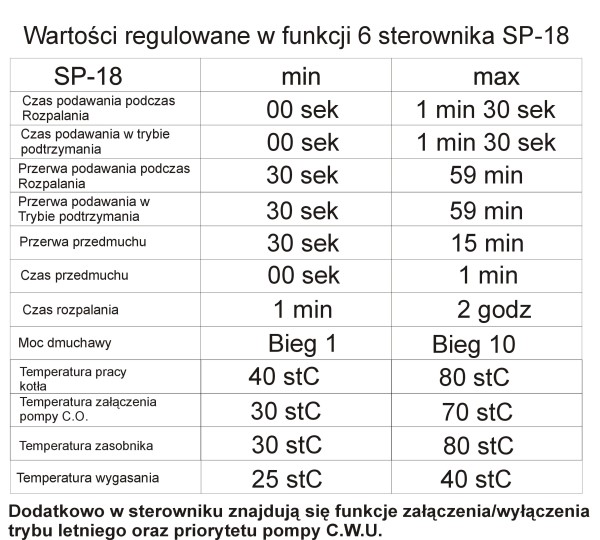

  • F6 – Funkcja w której można indywidualnie według potrzeb regulować wszystkie parametry t.j. temperature załączenia pompy C.O., temperature zasobnika, moc dmuchawy, przerwy i długość przedmuchu, czasy w podajniku, temperature wygasania oraz czas rozpalania.

W funkcji F5-F6 pojawia się na wyświetlaczu licznik odmierzający czas do podania opału oraz czas podawania opału, co ułatwa użytkownikowi ustawienie pracy podajnika.

W każdej z opcji jest możliwość wyboru priorytetu pompy C.W.U. oraz trybu letniego.

Funkcja "P" (priorytet pompy C.W.U.) - Przy włączonym priorytecie pierwsza załącza się pompa C.W.U.. Dopiero po osiągnieciu temperatury zadanej zasobnika, w drugiej kolejności włącza się pompa C.O.. Przy włączonym priorytecie pompy pracują niezależnie, bez priorytetu dla pompy C.W.U..

Funkcja "L" (tryb letni) – Blokuje prace pompy C.O.. Pracuje tylko pompa C.W.U.. Pompa C.O. załączy się tylkow przypadku, gdy kocioł osiągnie temperature 90 C. Jest to funkcja zabezpieczająca kocioł przed przegrzaniem.

Dane techniczne

Pobór mocy: 2,5 W
Napięcie zasilania: 230/50Hz +/- 10%
Temperatura pracy: -10 st. C do 50 st. C
Przekrój przewodów przyłączeniowych: 3 x 0,75mm
Wymiary (szer, wys, dł): 200mm x 80mm x 180mm
Stopień ochronny: IP-20
Termostat awaryjny: 90 st. C
