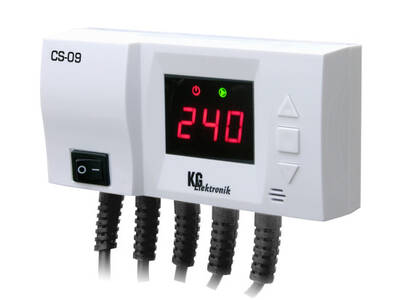

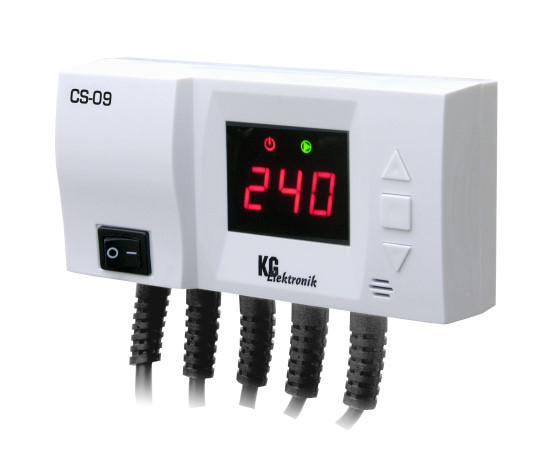

Sterownik typu CS-09

Sterownik typu CS-09

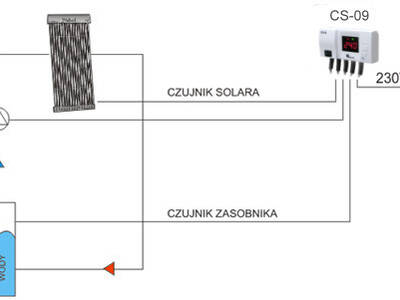

Sterownik CS-09 jest przeznaczony do sterowania pompą kolektora słonecznego oraz cyrkulacyjną. Pompa kolektora działa na zasadzie różnicy temperatur. Załączenie pompy następuje w momencie, gdy temperatura kolektora przekroczy temperaturę zasobnika o ustawioną przez użytkownika histerezę. Wyłączenie pompy kolektora jest uzależnione od ustawionej histerezy załączenia pompy. Histereza wyłączenia jest zawsze o 10oC. niższa od histerezy załączenia, kiedy ustawimy histerezę załączenia na 20oC histereza wyłączenia zostanie automatycznie ustawiona na 10.Wprzypadku ustawienia histerezy na 10oC, pompa pracuje do chwili, gdy temperatury kolektora i zasobnika wyrównają się lub ustawiona temperatura zasobnika zostanie osiągnięta. Pompa cyrkulacyjna załącza się gdy, temperatura zasobnika przekroczy ustawioną przez użytkownika temperaturę załączenia pompy cyrkulacyjnej i pracuje do momentu, kiedy temperatura zasobnika spadnie poniżej nastawionej temperatury.

Dane techniczne

Zasilanie: 230/50Hz +/-10%
Pobór mocy: 2 W
Temperatura otoczenia: -10 do 50 st. C
Obciążenie wyjścia pompy kolektora: 100 W
Obciążenie wyjścia pompy cyrkulacyjnej: 100 W
Zakres pomiaru temperatury: 0 do 150 st. C
Zakres nastaw temperatury: C.W.U. 20 do 80 st. C
Wytrzymałość temperatury czujnika: -10 do 150 st. C
Długość przewodu czujnika C.W.U.: 3m
Długość przewodu czujnika kolektora: 2 x 0,6m
Regulowana histereza kolektora: 10 do 30 st. C
